聚丙烯纖維
文章作者：羥丙基甲基纖維素 更新時(shí)間：2017-06-09
聚丙烯纖維-介紹
聚丙烯纖維于1960年由意大利蒙特卡蒂尼公司首先實(shí)現(xiàn)工業(yè)化生產(chǎn)，80年代中期，聚丙烯纖維世界年產(chǎn)量已超過(guò)1Mt，有40多個(gè)國(guó)家生產(chǎn)。
生產(chǎn)聚丙烯纖維的原料還只限于等規(guī)聚丙烯，其等規(guī)定為97％～98％,不能低于96％,平均分子量為180000～300000,結(jié)晶度在65％以上,熱分解溫度為350～380℃，熔點(diǎn)為158～。

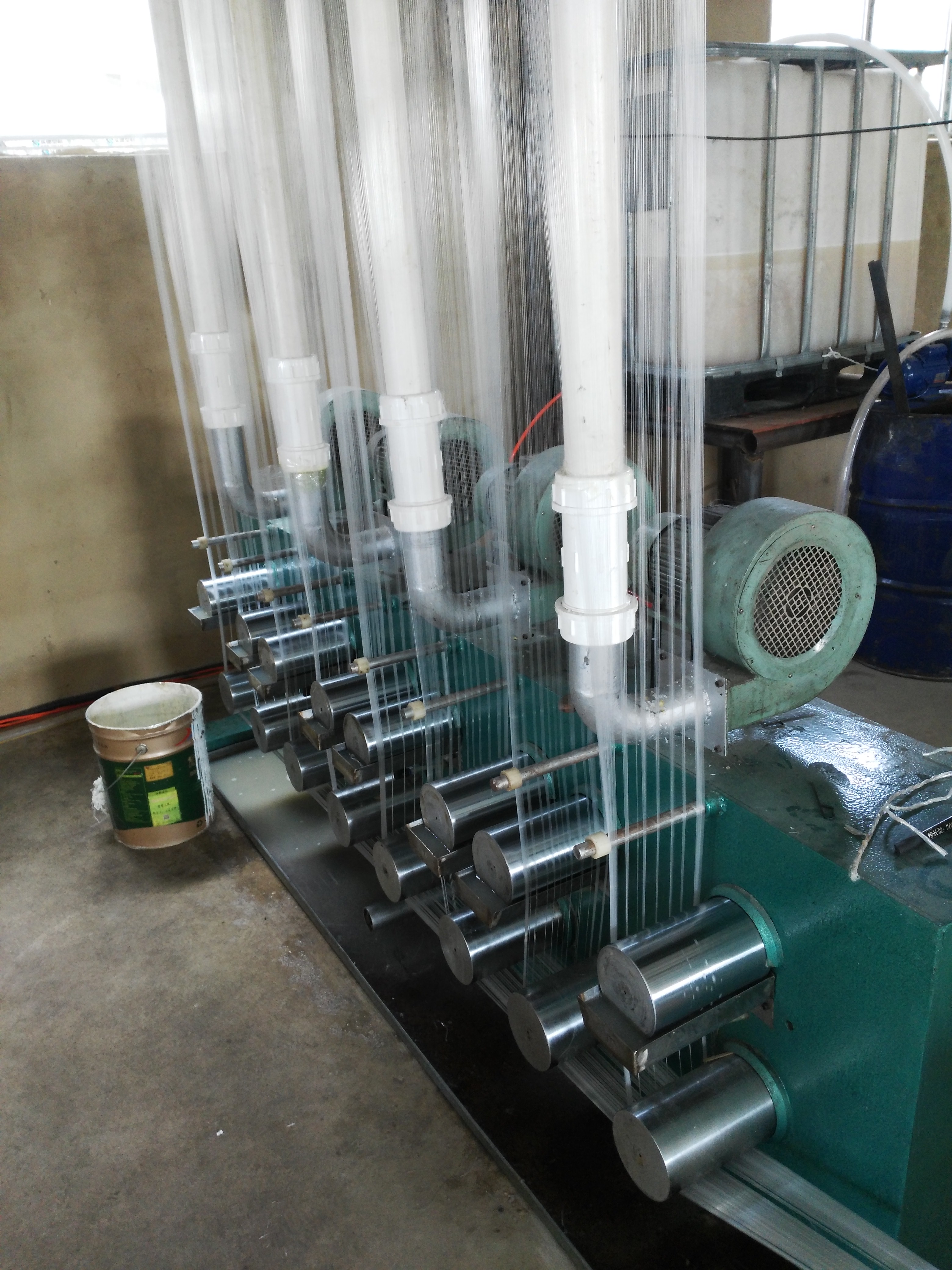

聚丙烯纖維是采用改性母料添加到聚丙烯切片中進(jìn)行共混、紡絲、拉伸而制成的。聚丙烯纖維經(jīng)過(guò)特殊的防靜電及抗紫外線處理，使纖維在混凝土中分散均勻，能長(zhǎng)期發(fā)揮其功效；聚丙烯纖維“Y”截面增加了纖維表面積；纖維經(jīng)過(guò)化學(xué)和物理改性處理，表面粗糙多孔，大大提高了纖維與水泥基集料的結(jié)合力。纖維通過(guò)減少混凝土的原生裂縫的發(fā)生和數(shù)量來(lái)改善混凝土的性能，與混凝土骨料、外加劑、摻和料、水泥不會(huì)有任何沖突和化學(xué)反應(yīng)，因此與混凝土材料有良好的適應(yīng)性。
聚丙烯纖維作用機(jī)理
水泥混凝土在硬化過(guò)程中，水泥和水的水化物反應(yīng)，引起混凝土體積的收縮，在后期又由于混凝土內(nèi)自由水分蒸發(fā)引起干縮，這些收縮應(yīng)力超出水泥基體的抗拉強(qiáng)度就會(huì)在混凝土內(nèi)部產(chǎn)生微裂縫。微裂縫發(fā)展約70%是在3-7d凝膠期內(nèi)完成，此時(shí)混凝土的抗拉強(qiáng)度小于1MPa。在混凝土中加入強(qiáng)韌系列混凝土砂漿用纖維后，纖維能輕易迅速均勻分散在混凝土中形成一種亂向支撐體系，分散了混凝土的定向應(yīng)力，阻止混凝土中原生裂縫的發(fā)生和發(fā)展，消除或減少原生微裂縫的數(shù)量和尺度，大大提高了混凝土防裂抗?jié)B能力，改善混凝土韌性，從而延長(zhǎng)混凝土的使用壽命。另外由于纖維本身具有一定的強(qiáng)度，纖維均勻分散在混凝土中并形成的錨固作用，其在瞬間可吸收一定的破壞能量。

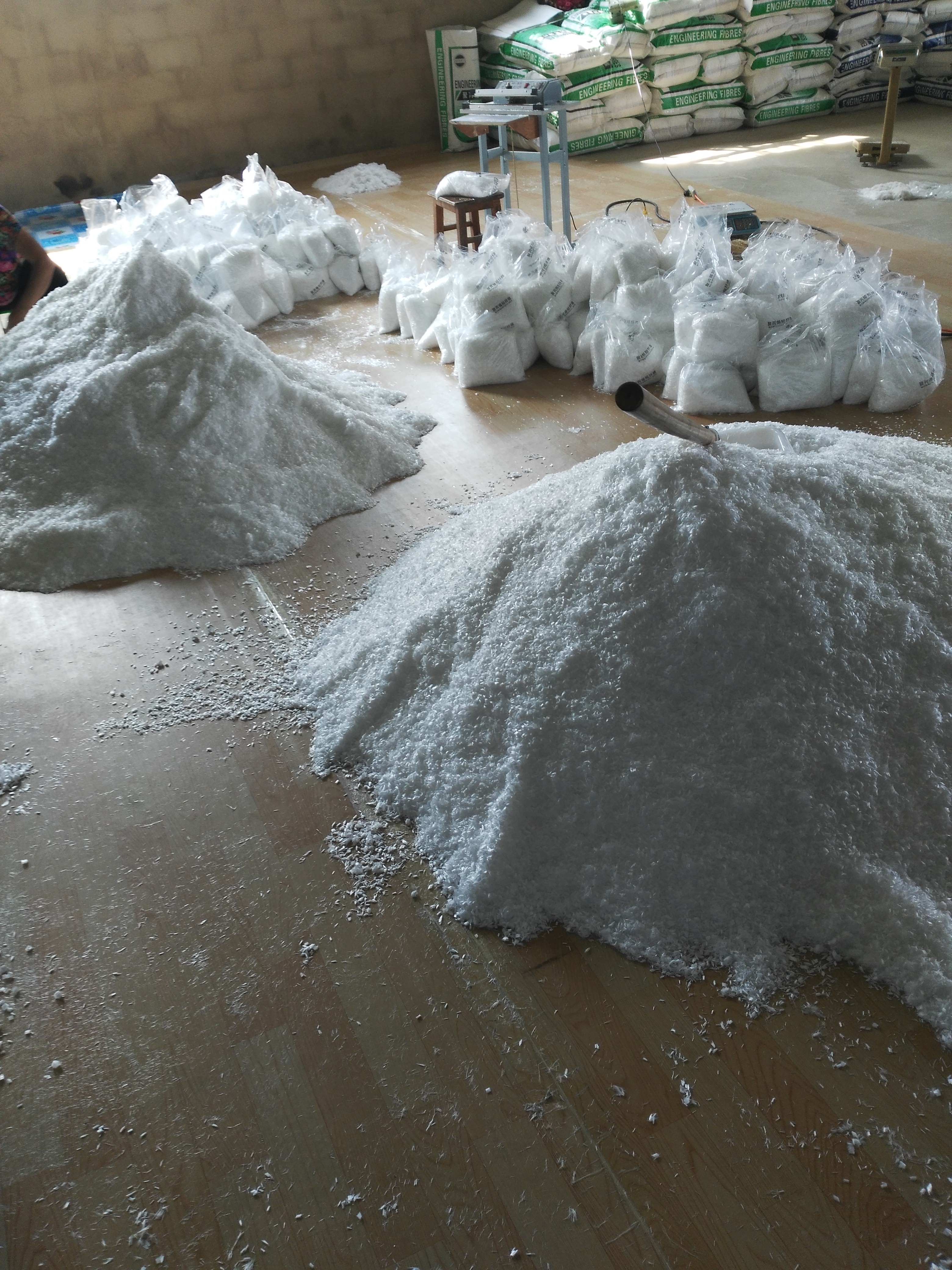

一、產(chǎn)品理化性能指標(biāo)
|
材質(zhì)：改性聚丙烯、聚丙烯腈、聚酯纖維； |
纖維類型：I型白色束狀單絲、II型白色網(wǎng)狀； |
|
規(guī)格：6mm～19mm； |
當(dāng)量直徑：20～48um；150～180um |
|
斷裂強(qiáng)度：≥350Mpa； |
彈性模量：≥3500 Mpa； |
|
抗堿能力：抗拉強(qiáng)度保持率不小于99％； |
斷裂延伸率：8%～30%； |
|
分散性：良好； |
抗低溫性：經(jīng)-78℃實(shí)驗(yàn)檢測(cè)纖維性能無(wú)變化； |
二、產(chǎn)品主要技術(shù)性能及特點(diǎn)
1.優(yōu)良的化學(xué)物理性能
2.有效提高混凝土/砂漿的抗裂能力
3.大大提高混凝土/砂漿的防水抗?jié)B性能
4.抗沖擊能力及抗震能力
5.增強(qiáng)混凝土抗凍能力
6.提高混凝土/砂漿抗沖耐磨性
7.提高噴射混凝土的強(qiáng)度和減少回彈損失率
8.改善混凝土的耐火性，提高抗爆功能
三、產(chǎn)品用途
1.道路混凝土：高速公路路面、收費(fèi)站、機(jī)場(chǎng)跑道、停機(jī)坪、路面橋梁鋪層、停車場(chǎng)等；
2.水泥制品：保溫/隔熱墻板，泡沫混凝土，水泥預(yù)制板等；
3.噴射混凝土/砂漿：隧道襯砌等薄壁結(jié)構(gòu)，基坑支護(hù)、加固等；
4.工業(yè)、民用建筑混凝土/砂漿剛性抗裂自防水：高層建筑的地下室底板、側(cè)墻、頂板、轉(zhuǎn)換梁，貨倉(cāng)、廠房底板，面板壩、碼頭、瀉洪道、導(dǎo)流孔、隧道、礦井、地鐵等墻面和頂面，水池、化污池、水渠道，屋面、外墻抹灰等。
四、使用方法
不需要改變混凝土配和比設(shè)計(jì)，纖維的作用不影響水泥的水化作用，它的作用純粹是機(jī)械作用，與混凝土的各種材料及外加劑均能混拌。
1.摻量：混凝土中SY-A阻裂纖維加入0.6 kg/m3～1.8kg/m3，通常用量為混凝土0.6 kg/m3～0.9kg m3/，砂漿中摻入0.6 kg/ m3～1.2kg/ m3。與我司生產(chǎn)的膨脹劑/防水劑雙摻效果更好；
2.長(zhǎng)度選擇：一般為6mm～19mm，可根據(jù)用戶的需要生產(chǎn)不同直徑和長(zhǎng)度規(guī)格的產(chǎn)品；
3.攪拌時(shí)間：通常情況下，攪拌時(shí)間不變或比常規(guī)混凝土攪拌時(shí)間略有延長(zhǎng)；
4.混合進(jìn)程：阻裂纖維在加入干料（砂漿、水泥）之后，加水之前投入；
5.養(yǎng)護(hù)方面：加入聚丙烯纖維養(yǎng)護(hù)要求，需按國(guó)家及行業(yè)的施工規(guī)范進(jìn)行；但和膨脹劑/抗裂防水劑雙摻的補(bǔ)償收縮纖維混凝土，建議水中養(yǎng)護(hù)時(shí)間≥14d；
6.施工方面：SY-A阻裂纖維的加入會(huì)增加拌合料的粘稠度，使坍落度略有降低，每個(gè)工程需要不同坍落度，所以在工程使用前應(yīng)通過(guò)實(shí)驗(yàn)來(lái)調(diào)節(jié)坍落度；如果坍落度不能滿足施工要求時(shí)，不應(yīng)增加用水來(lái)提高坍落度，而應(yīng)采用塑化劑或減水劑來(lái)提高坍落度已滿足施工要求；
7.砂漿膩?zhàn)拥瓤沽?、抗?jié)B場(chǎng)合宜選用當(dāng)量直徑較細(xì)的單絲纖維，按照骨料顆粒度確定合理的纖維長(zhǎng)度，較大的長(zhǎng)徑比有利于纖維的增強(qiáng)增韌作用，較小的長(zhǎng)徑比有利于纖維的分散。膩?zhàn)佑美w維長(zhǎng)度一般為3 mm，砂漿用纖維為5-10 mm，當(dāng)砂漿砂子粒徑為5 mm時(shí)可選用纖維12-25 mm，當(dāng)混凝土石子粒徑達(dá)20 mm時(shí)可選用19-55 mm網(wǎng)狀纖維。
8.使用時(shí)纖維隨骨料同時(shí)加入攪拌機(jī)，但要防止纖維聚集在攪拌葉片與擋板之間發(fā)生堵塞。通常情況攪拌時(shí)間略有延長(zhǎng)，粗骨料加入有利于纖維的分散，集料撞擊使有一定彈性的網(wǎng)狀纖維撕裂張開(kāi)成為亂向分布的單根纖維，但過(guò)長(zhǎng)的攪拌時(shí)間會(huì)影響纖維強(qiáng)度。
9.由于纖維的加入會(huì)使混凝土塌落度和擴(kuò)展度降低。如果塌落度不能滿足施工要求時(shí), 應(yīng)適當(dāng)采用塑化劑或減水劑來(lái)提高塌落度, 以滿足施工要求。
10.施工和養(yǎng)護(hù)如同普通混凝土，無(wú)特殊要求。
11.不可作為結(jié)構(gòu)性加強(qiáng)材料使用, 不能取代結(jié)構(gòu)性的加強(qiáng)材料單獨(dú)用于解決沉降和受強(qiáng)大外力沖擊抗裂的場(chǎng)合。
返回列表
上一篇：聚丙烯纖維
下一篇：HPMC廠家-高粘纖維素
最新公告：
